前几天在这里问了本本网卡和无线路由的问题，非常感谢大家的答疑。后来我就99+5元在淘宝上淘一了块带电源适配器的裸版IO-DATA 54M的无线路由器（小日本产）+ 思科5DB天线一根。考虑到裸版易短路、粘灰、锈蚀等情况，决定DIY一下，于是量了路由电路板的长宽厚、天线螺口的直径后，跑了两个五金店，买回了一个墙体有线电视暗盒（盒盖上大家看得到“TV”）。准备工作做好了，开始介绍我的东东和DIY过程。
我买的祼版无线路由器如下：

附件: 1.jpg

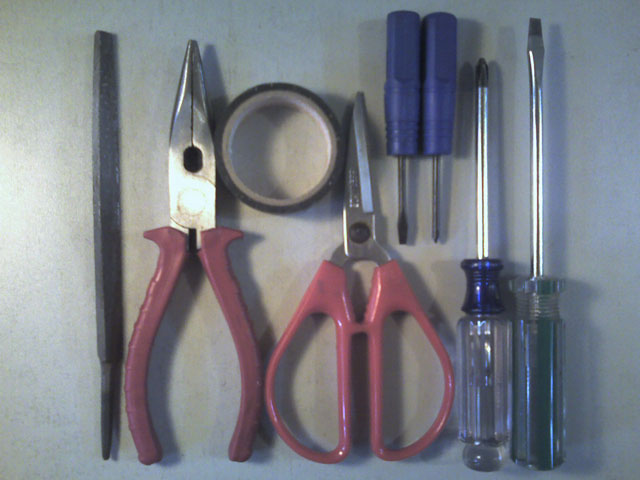

我的工具：大小十字锥一字锥、尖嘴钳、3M胶带、双面胶、剪刀、美工刀（忘了照进相片里）、锉刀（我居然有锉刀，正好要用:s:）

附件: 2.jpg

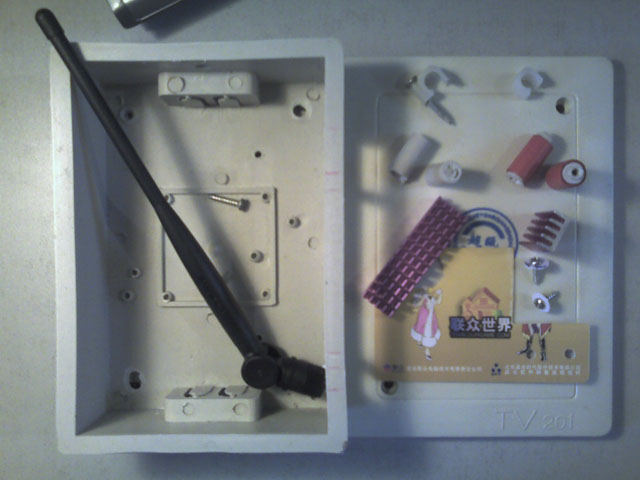

我的材料：有线电视暗盒一个、带鼻水泥钉、螺丝、思科5DB天线、卡片一张（做绝缘螺垫）、老显卡上的铝质散热片

图中：
左边是电视盒体和我买的LINKSYS 5DB天线，右边底下是电视盒盖
右边盒盖上：
第一排左边是带鼻水泥钉原件，右边是做好备用的一个垫子
第二排左边的塑料柱是在电视盒里面掰下来的螺丝柱，右边是我用美工刀修好的电路板架空架，怕上螺丝涨破，我绕上了红色的3M胶
第三排左边红色的是散热片，右边是剪断打麿好的散热片，用来解决路由上芯片的散热
第四排是用来做绝缘螺垫的卡片和成品

[ 本帖最后由 suninte 于 2007-4-24 05:31 PM 编辑 ]

附件: 3.jpg

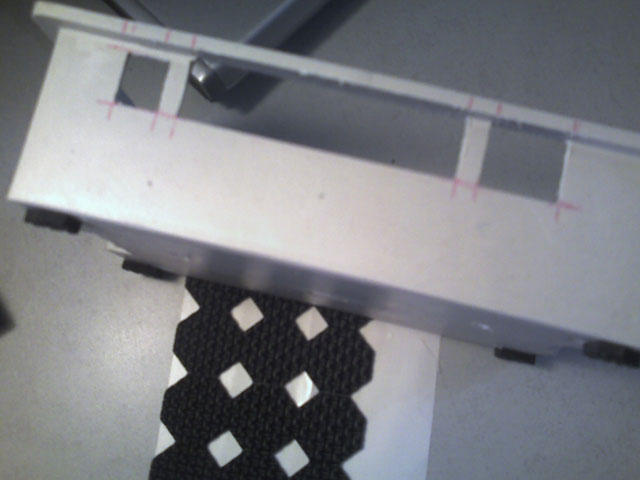

量好路由器上LAN口、电源口、ADSL口的尺寸后，我在盒子一侧做好标记，然后用美工刀割开，再用锉刀打磨如下图，这道工费了我不少功夫，也是最要细心和精准的一项
忘了说，盒子下面我还粘上了四个黑色的脚垫，原来家具防划伤地板用的:s:

[ 本帖最后由 suninte 于 2007-4-24 05:37 PM 编辑 ]

附件: 4.jpg

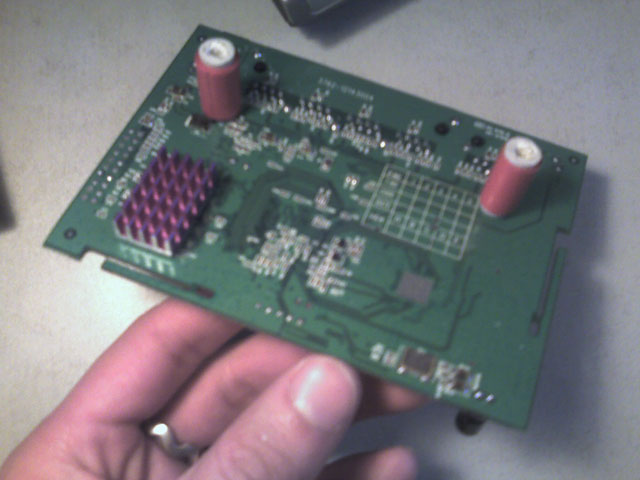

用图3材料中的红色螺丝柱做的架空柱已固定在了电路板上，呵呵，还蛮合适。顺便已把电路板反面的一个芯片粘上了散热片

附件: 5.jpg

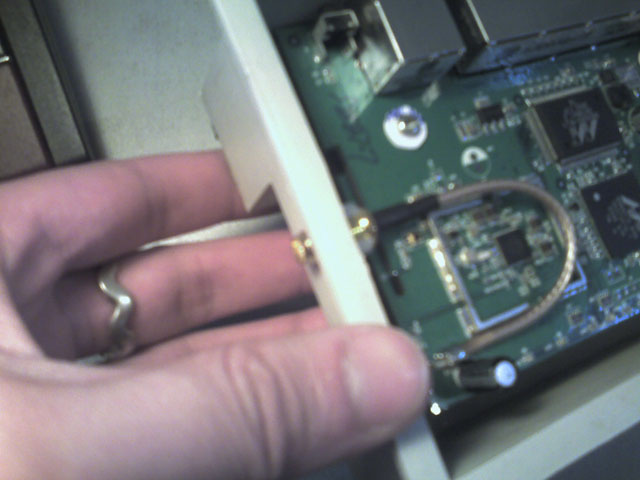

天线的处理：电视盒打孔先。因为接口螺丝丝程太长，我就用到了图3中水泥钉的鼻子做成的垫子，让接口和天线能牢固的扭紧在电视盒的孔上。

注：电路板已通过架空柱，固定在了电视盒的底板上

[ 本帖最后由 suninte 于 2007-4-24 05:44 PM 编辑 ]

附件: 6.jpg

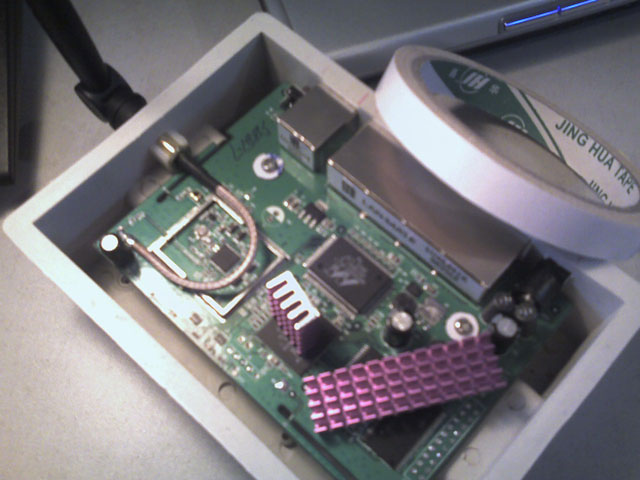

因为老听到大家说无线路由散热不好要掉线，我就把芯片都粘上散热片:s:
考虑到路由内存的发热小过处理芯片的温度，我就把双面胶粘在内存颗粒上，而同一平面的芯片我就涂上了导热硅胶，这样一来，导热应该不错。

附件: 7.jpg

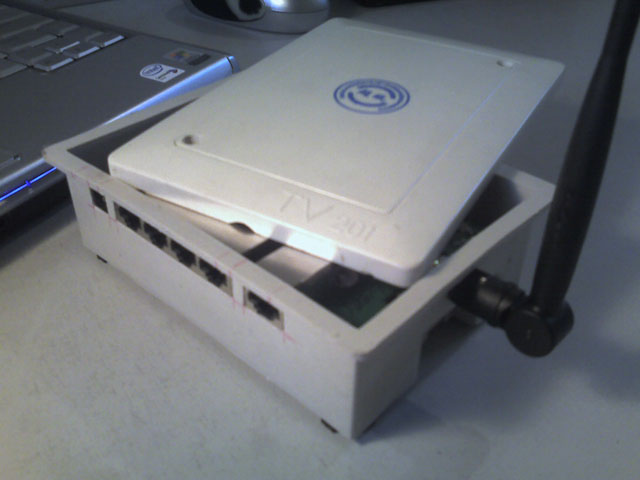

:s:大功告成，看看样子先

附件: 8.jpg

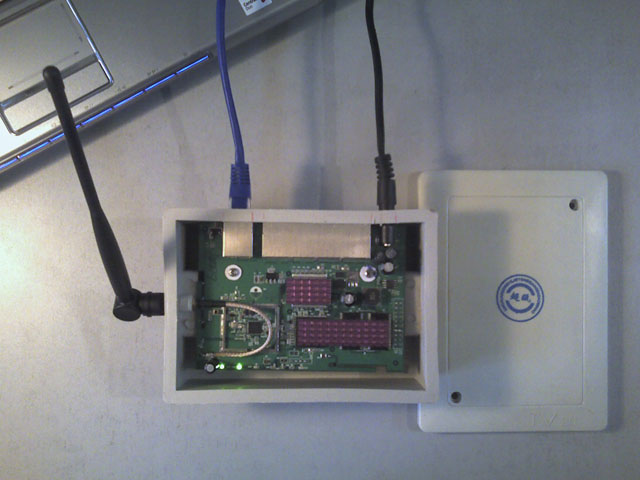

接起来看看能不能用，呵呵

附件: 9.jpg

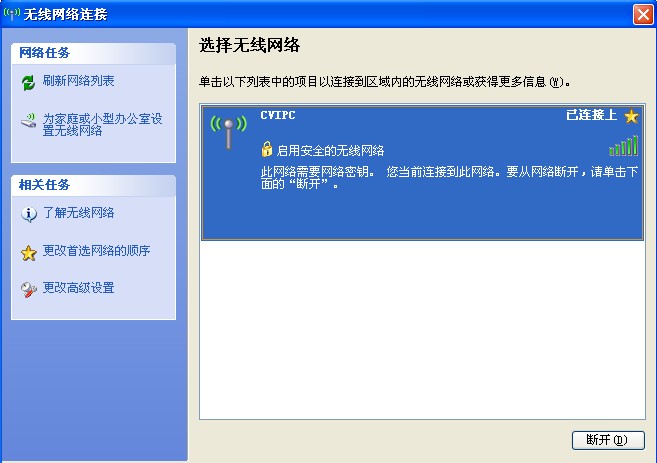

爽，信号不错！谢谢，OVER

附件: 10.jpg

搞得像真的一样，楼主侬结棍来。

不过楼主你不厚道呀，干嘛要加密呢，共享蛮好的。

牛的，甚了150块钱，我用的是D_link的

向楼主致敬！
======建议大虫加精！

图片很生动，再多点文字详细地叙述就更好了

（顺便问：可以向楼主“定购”吗？）

我觉得应该在盒子上加一些散热孔之类的，要不然加了散热片，效果也不明显

呵呵，谢谢大家

另：因为整个盒子里面我用的两个小桩子把电路板架空起来，加上盒子两边还有TV进线口缝隙，散热片加上小对流环境，散热基本够了（孔开多了灰也多）

原帖由 suninte 于 2007-4-29 02:28 PM 发表 呵呵，谢谢大家 另：因为整个盒子里面我用的两个小桩子把电路板架空起来，加上盒子两边还有TV进线口缝隙，散热片加上小对流环境，散热基本够了（孔开多了灰也多）

加个“微型风扇”灰的问题解决了。

看得我也好想做一个了..

不错不错帮顶!

买个二手得linksys也才150块，还省事儿，东西好，不过自己可以DIY也是一种乐趣，不过这样似乎有些折腾叻。

新的DLink 无线路由也才200，还包换保修。

LZ的DIY也就是装了个外壳。
